DGCOM3000是东土科技开发的新一代智能通信网关与数据交换一体化产品，满足严酷环境下数据采集、传输系统的设计需求，能同时满足数据采集和冗余环网传输的优越特性。DGCOM3000为卡轨式安装方式，最大支持2个可用于环网通信的百/千兆SFP光口及6个百兆RJ45电口，同时支持4或8个RS232/422/485串口及8或16个DI数字量输入和4或8个DO控制输出，支持毫秒级的SOE数据处理功能。DGCOM3000支持多种管理型数据交换功能，包括网络冗余技术、组播技术、安全技术、服务质量管理、设备状态监控与维护。DGCOM3000系统支持多协议数据采集/处理/转发、数字逻辑计算及IEC61850 MMS/GOOSE系统服务等，具有独立的集成配置维护工具，能快速实现配置及系统维护和在线诊断。DGCOM3000系统支持NTP/SNTP时间同步。可广泛应用于分布式太阳能发电自动化系统、风力发电系统、微电网系统、综合节能系统、轨道交通及工业自动化等多种应用场合。
支持百兆或千兆SFP光以太网接口，百兆电以太网接口
支持二层管理型交换、网络冗余(DRP,STP/RSTP,DT-Ring等)、组播技术、QoS服务
支持网络风暴抑制
支持RS232/422/485串行通信接口
支持DI/DO输入输出，时间顺序记录SOE可达1ms
支持IEC61850 MMS服务端或客户端应用
支持IEC61850 GOOSE发布和订阅
支持高级在线逻辑计算及软PLC功能等
支持采集/转发规约通信实时在线诊断和维护
支持NTP/SNTP对时功能
支持配置硬件看门狗
| 软件功能 | ||
| 网关功能 | 支持IEC 61850 MMS Server/Client 支持IEC 61850 GOOSE Subscriber/Publisher 支持DNP 3.0/DNP 3.0 Over TCP/IP Master/Slave 支持Modbus RTU/Modbus over TCP/IP Master/Slave 支持IEC 60870-5-101 Master/Slave 支持IEC 60870-5-104 Master/Slave 支持数字逻辑高级在线计算及软PLC模块 支持NTP/SNTP网络时间同步 支持第三方软件开发接口 支持组态维护工具 | |
| 交换功能 | 支持VLAN、PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 | |
| 冗余技术 | 支持DRP，自愈时间<20ms 支持STP/RSTP 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms | |
| 组播技术 | 支持IGMP snooping 支持静态组播 | |
| 安全技术 | 支持用户分级 | |
| 服务质量管理 | 支持ACL 支持SP,WRR队列调度 | |
| 管理与维护 | 支持Console,Telnet, WEB管理方式 支持SNMP v1/v2c/v3,可通过Kyvision集中管理 支持HTTP文件传输及软件升级 支持IP/MAC冲突告警,电源告警,端口告警,环告警 支持端口镜像 支持Syslog 支持LLDP 支持Link-check | |
| 产品规格 | ||
| 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(端口聚合) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) | |
| 交换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1～4093 组播组数 256 MAC表 8K 包缓冲区 4Mbit 包转发率 3.8Mpps 交换容量 5.2Gbps 交换延迟 <10μs | |
| 接口 | 光以太网接口：1000Base-X或100Base-FX, SFP接口 电以太网接口：10/100Base-T(X), RJ45接口 串行通信接口：RS232/422/485串行通信接口，3.81mm间距插入式端子 DI输入接口：空接点输入，5.08mm间距插入式端子，支持24VDC，48VDC，110VDC，220VDC接点电压输入 DO输出接口：继电器控制接点输出，5.08mm间距插入式端子250VAC Max,3A Max 告警端口：NC及NO继电器告警接点输出，3芯5.08mm间距插入式端子，250VAC Max,3A Max Console口：RS232工作模式, 采用RJ45接口 | |
| 指示灯 | 前面板指示灯 运行指示灯: RUN 告警指示灯: ALARM 环角色指示灯：RING 接口指示灯: Link 串口收发指示灯: Tx/ Rx DI状态指示灯: On/Off DO状态指示灯: Open/Close | |
| 电源 | 供电输入电压 110-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 24-48VDC(18-72VDC) 接入端子 3芯7.62mm间距插入式端子 功率 Max.25W 过载保护 支持 反接保护 支持 | |

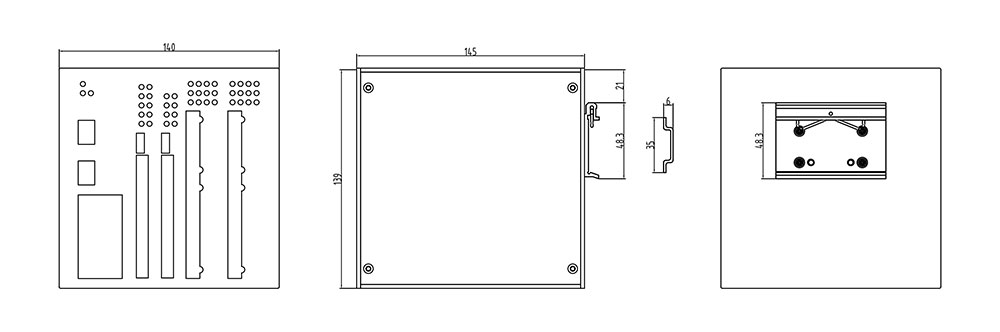

| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP40 尺寸 140mm×139mm×145mm(W×H×D) 重量 <3.5Kg 安装方式 卡轨式（壁挂式可选） | |
| 环境 | 工作温度 -40℃～+85℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 | |
| 质保 | MTBF 350877h 保修期 5年 | |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-1GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV IEC61000-4-6(CS) 10V(9kHz-50kHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品型号（主机） | DGCOM3000-Ports-WS-ES-PS |
代码定义 | 代码选型 |
Ports:网络、串行通信及DIO接口 | 2GX6T4D=2*1000Base-X,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485 2GX6T8D=2*1000Base-X,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485 2GX6T4D8DI4DO=2*1000Base-X,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485;8*DI;4*DO 2GX6T8D8DI4DO=2*1000Base-X,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485;8*DI;4*DO 2GX6T4D16DI8DO=2*1000Base-X,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485;16*DI;8*DO 2GX6T8D16DI8DO=2*1000Base-X,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485;16*DI;8*DO 2SFP6T4D=2*100Base-FX,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485 2SFP6T8D=2*100Base-FX,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485 2SFP6T4D8DI4DO=2*100Base-FX,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485;8*DI;4*DO 2SFP6T8D8DI4DO=2*100Base-FX,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485;8*DI;4*DO 2SFP6T4D16DI8DO=2*100Base-FX,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485;16*DI;8*DO 2SFP6T8D16DI8DO=2*100Base-FX,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485;16*DI;8*DO |
WS:DI接点电压 | W1=24VDC W2=48VDC W3=110VDC W4=220VDC N/A:无DI接口时，此参数省略 |
ES:扩展存储器 | E1=带2G扩展存储 N/A:无扩展存储时，此参数省略 |
PS:电源输入 | HV=110-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) L2=24-48VDC(18-72VDC) |
产品型号（软件） | DGCOM3000-SW |
SW:软件固件 | A1=串口服务器 A3=IEC 101, IEC 104, DNP 3.0, Modbus Master/Slave A4=IEC 101, IEC 104, DNP 3.0, Modbus Master/Slave, MMS Server A5=IEC 101, IEC 104, DNP 3.0, Modbus Master/Slave, MMS Client A6=IEC 101, IEC 104, DNP 3.0, Modbus Master/Slave, MMS Server/Client |
